Een Ziggo (UPC) modem/router in combinatie met een eigen router.

  • Onderwerp starter Onderwerp starter jtech
  • Startdatum Startdatum
Vandaag Cisco modem geinstalleerd en probleem is volledig opgelost.
Allen bedankt voor de informatie op dit forum.

Ik begrijp nog steeds niet hoe dit uberhaupt kan werken. De Thomson krijgt toch op zijn WAN poort een publiek IP en heeft aan de binnenkant een privat IP adres. Dan treedt er toch NAT op? Dan heb ik 2 vragen:

1- Hoe weet de Thomson waar hij het verkeer naar toe moet sturen dat van buitenaf komt.
2- Hoe weet de Thomson mijn vlans te vinden die achter mijn eigen router zitten? Ik kan volgens mij nergens routing tabellen aanpassen.

Ik zal even mijn netwerk schetsen want dit is niet helemaal standard.

Ik heb twee providers: XS4ALL en UPC. Beide leveren een router alleen de router van UPC is zo brak dat ik vrijwel niets kan instellen. Achter de routers zit een maneged switch (Cisco 2960). De XS4ALL router en de UPC router zijn verbonden met twee access porten in verschillende VLAN's. Een derde poort gaat als trunk (tagged) naar een Gigabit poort op mijn router (Cisco 891). Op deze gigabit poort heb ik subinterfaces gemaakt voor de verschillende VLAN's in mijn netwerk. (router on a stick).

De XS4ALL kant heb ik werkend omdat ik daar gewoon de routingtabel kan aanpassen. De Thomson is echter een probleem. Ik heb geen idee hoe ik bij de juiste instellingen kan komen. Is er anders een andere kabelrouter die ik kan aanschaffen die door UPC wordt ondersteund?

EDIT: Ik denk dat ik de oplossing gevonden heb. Ik kan namelijk RIPv2 instellen.

EDIT2: Ik krijg RIP niet werkend. Heeft iemand hier ervaring mee. Volgens de handleiding geeft het alleen mijn routes door aan mijn provider. Dan moet het echter toch ook de routes weten welke er op mijn netwerk aanwezig zijn? Ik heb zowel RIP als RIPv2 aangezet op mijn Cisco router en de netwerken die ik wil doorgeven (alle) ik heb geen password gebruikt. Ik neem aan dat het om RIPv2 gaat omdat RIPv1 geen authenticatie kent. Hier is echter niets van terug te vinden in de handleiding. De handleiding is uberhaupt niet duidelijk want er wordt alleen naar de provider verwezen om daar instructies van te krijgen.

Hoi,

Kan iemand mij helpen om mijn König cmp winroute 40 naast de thompson te instaleren.
En dan het liefst via de B-functie in de eerste post.

Ik ben geen N00b, maar ik kom er niet uit.

Alvast bedankt.

Waar kom je precies niet uit, uitgaande van het gegeven stappenplan?

punt 1 en punt 4.
doe ik de bekabeling wel goed? (wan lan)
vooral mn instellingen in de konig zijn lastig...

pcies dat is m.
bekabeling is overigens goed. anders kan ik mn modem niet benaderen.
foutmelding in netwerkcontrole geeft aan dat de lan verbinding geen geldige ip configuratie is.

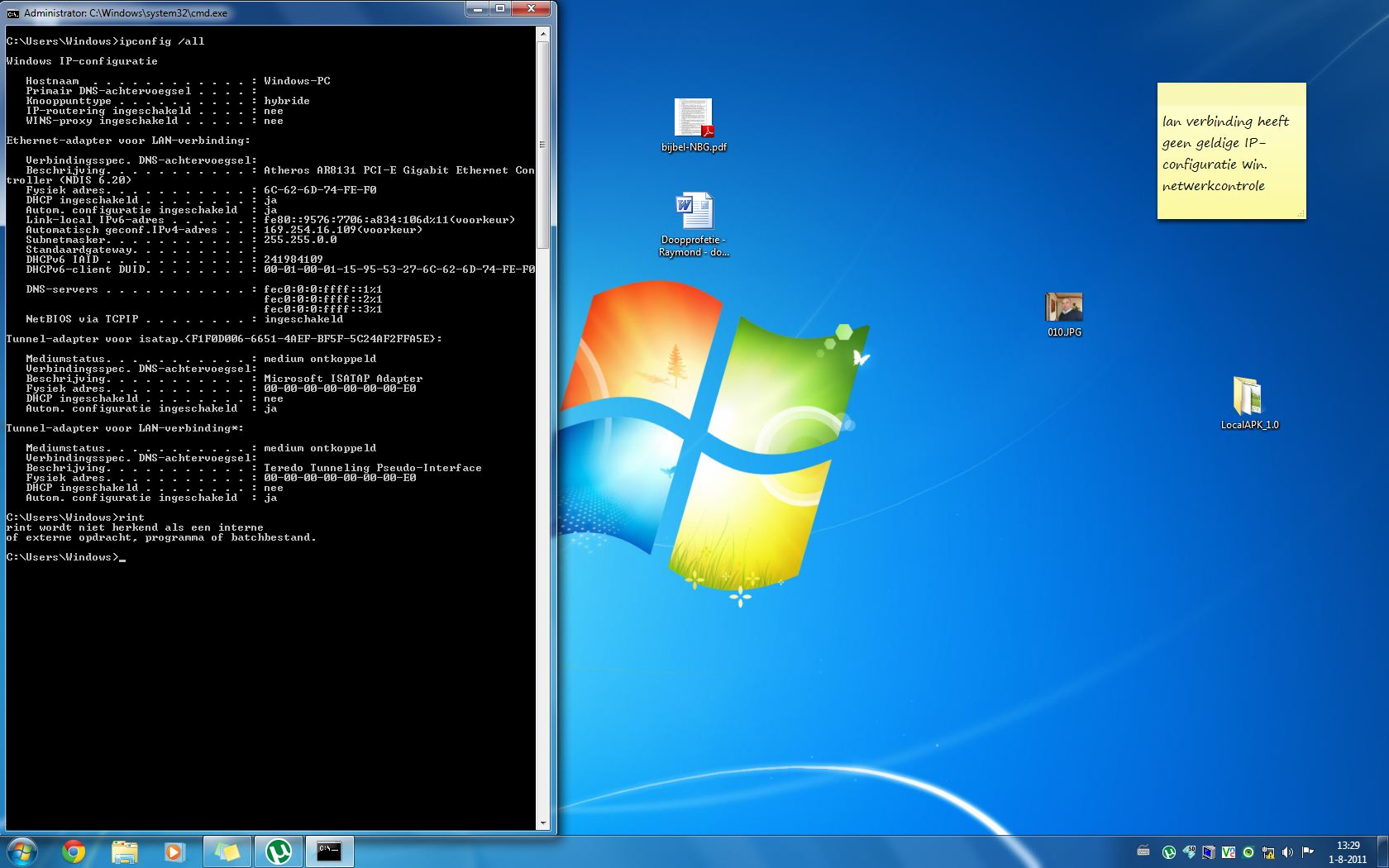

heb ipconfig /all gedaan. printscreen meegestuurd.

Raymond


Bijlagen

  • Nieuwe afbeelding.jpg
    Nieuwe afbeelding.jpg
    173,7 KB · Weergaven: 160
parabels zei:
punt 1 en punt 4.
doe ik de bekabeling wel goed? (wan lan)
vooral mn instellingen in de konig zijn lastig...

Je moet verbinden middels een UTP kabel van LAN Thomson naar WAN eigen router. Volg nu gewoon het stappenplan en het zou moeten lukken. Let met name op de wijze waarop IP-adressen worden toegekend, volg in dit verband gewoon de voorbeelden zoals ik die gegeven heb in het stappenplan.

Ik ben A aan het proberen...

1) Verbind je eigen router via een UTP kabel met een PC. Geef indien nodig die PC eerst even een vast IP-adres in het bereik van de router. Stel: je eigen router heeft nu als IP-adres 192.168.1.1, geef dan de PC even bijvoorbeeld een vast IP zoals b.v. 192.168.1.254. Waarom 254? Omdat het aannemelijk is dat je eigen router een DHCP pool heeft die < 254 eindigt. Dus ik wil hiermee eventuele conflicten voorkomen.

doe ik dit via netwerkinstellingen? of via de router?

4a) Geef de eigen router een vast IP-adres. Dit IP-adres moet liggen binnen het subnet en de IP-range van de Thomson, maar buiten de DHCP pool van de Thomson. Ik zal dat even toelichten met een voorbeeld:

Stel:

-IP adres van de Thomson is 192.168.0.1
-Subnet is 255.255.255.0
-DHCP pool van de Thomson is 192.168.0.10-192.168.0.50

Geef dan bijvoorbeeld de eigen router een vast IP-adres als: 192.168.0.55. Dit IP-adres ligt dus in de range van de Thomson (192.168.0) en buiten de DHCP pool van de Thomson (want 55 > 50). Het default subnet van de meeste routers is 255.255.255.0, dus daar hoef je over het algemeen geen aandacht aan te besteden, behoudens in die gevallen dat je daar in het verleden zelf aan hebt zitten sleutelen.

Waar moet ik dit invullen?


de laatste vraag..
kan het zijn dat de kabel tussen router en thomson te lang is.l ca 20m incl 1 extra koppeling?

alvast bedankt Raymond.

doe ik dit via netwerkinstellingen? of via de router?

Via de netwerkinstellingen.

Geef dan bijvoorbeeld de eigen router een vast IP-adres als: 192.168.0.55. Dit IP-adres ligt dus in de range van de Thomson (192.168.0) en buiten de DHCP pool van de Thomson (want 55 > 50). Het default subnet van de meeste routers is 255.255.255.0, dus daar hoef je over het algemeen geen aandacht aan te besteden, behoudens in die gevallen dat je daar in het verleden zelf aan hebt zitten sleutelen.

Waar moet ik dit invullen?

Dit vul je in onder LAN instellingen van je router.

kan het zijn dat de kabel tussen router en thomson te lang is.l ca 20m incl 1 extra koppeling?

UTP kabel kan tot max 100 mtr. probleemloos worden gebruikt. Ik ben alleen niet zo gecharmeerd van koppelingen, aangezien daar van alles mis kan gaan met de gebruikte adertjes in de UTP kabel. Maar goed, als het werkt dan werkt het natuurlijk en zal het koppelstuk op de juiste wijze zijn aangesloten.

PS: bij A verbind je dus van LAN naar LAN en blijft de WAN poort van je eigen router ongebruikt!
