Digitale televisie en menu-1789

Niet echt een uit de how-to reeks, maar hopelijk niet minder informatief

Wil je meer weten over je mediabox of heb je ergens problemen mee en wil je zelf kijken wat je kunt doen,
dan kun je gebruik maken van het verborgen menu. Een aantal mensen hebben het er al eens over gehad, en ik ben er nu eens voor gaan zitten

LET OP: Het verlaten van dit scherm kan altijd met de Back-toets, behalve wanneer de frequentie-scan bezig is. Als deze nog loopt (niet altijd zichtbaar) zal de box nergens op reageren. Dit is normaal en kan een aantal minuten duren! Als je dit hebt gelezen, lees dan gerust verder!

Het menu kun je oproepen door op de menuknop te drukken en daarna in te toetsen: 1789, dan verschijnt het volgende scherm met informatie:

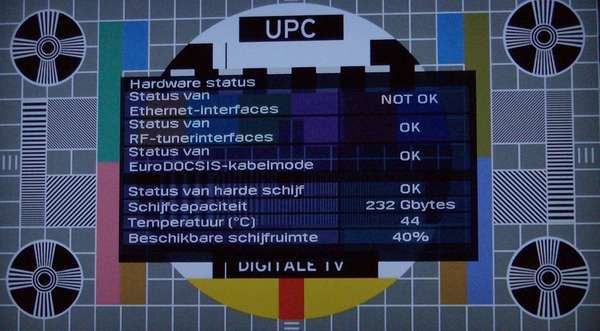

Hardware informatie:
Status van Ethernet Interfaces: Not OK Indien OK zal On Demand niet gaan werken, er is dan een ethernet apparaat aangesloten
Status van RF-Tuner Interfaces: OK Geeft aan of de tuners werken en in orde zijn
Status van Eurodocsis kabelmodem: OK Geeft aan of het ingebouwde kabelmodem werkt

Status van de harde schijf OK
Schijfcapaciteit 232 GBytes
Temperatuur < 55 graden celcius
Beschikbare schijfruimte Afhankelijk van het gebruik

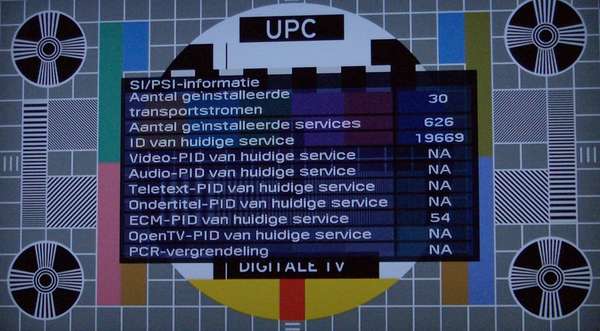

SI/PSI-informatie: Dit scherm geeft informatie over het huidige kanaal.

De volgende regels zijn geen standaard waarden voor te geven omdat deze veranderlijk zijn:
Aantal geinstalleerde transportstromen aantal
Aantal geinstalleerde services: aantal

ID van huidige service: nummer

In een transportstroom (TS) zitten verschillende zenders. De naam geeft al aan dat het een stroom aan informatie is die er loopt. De ontvanger heeft alleen die informatie die nodig is voor het kanaal wat er geselecteerd is. Hierdoor worden de PID's gebruikt.

De afkorting PID: Deze staat voor Packet ID en wordt gebruikt om gegevens uit een transportstroom zo te filteren dat alleen die informatie door de ontvanger gebruikt wordt. In een TS zitten meerdere zenders en/of diensten. Elke zender (service) heeft een eigen Service ID, die weer gekoppeld kunnen worden aan de PID (Packet Identifiers), zo weet een ontvanger welke informatie belangrijk is en welke het niet nodig heeft.

De PIDS: Video, Audio, Teletext en Ondertitel, zijn nodig om het beeld (en/of de ondertiteling) te kunnen verzorgen.
ECM-PID: Geeft aan in welk pakket een zender zit, aan de hand hier van wordt de zender vrijgegeven of het slotje getoond

OpenTV-PID: Geen idee nog waar deze voor gebruikt wordt.
PCR-vergrendeling. Geen idee nog waar deze voor gebruikt wordt.

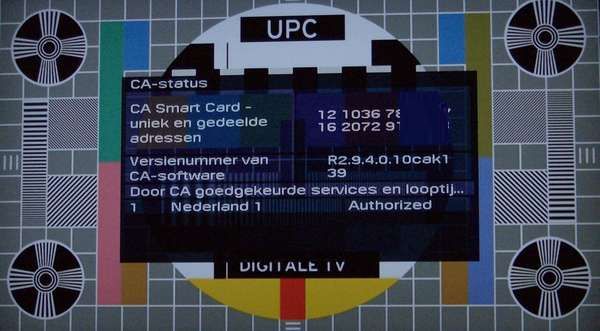

CA-status

CA Smart Card - uniek en gedeelde adressen: Hier worden de serienummers van de box en de smartcard getoond
Versienummer van CA-software: CA = Conditional Access, de softwareversie hiervan.
Door CA goedgekeurde services en looptijden: Hier wordt aangegeven tot welke zenders er toegang wordt verleend.



Basistransportstroom
Informatie over de basisfrequentie die gebruikt wordt voor digitale televisie.

Vergrendelingssignaal: YES
Frequentie: 164000
Modulatie: 64
Bitsnelheid: 6900
Netwerk ID: Afhankelijk van de regio

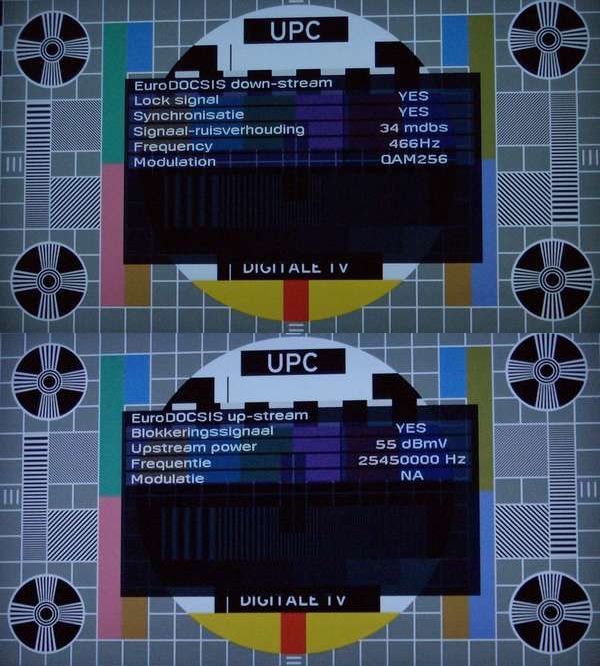

EuroDOCSIS downstream en upstream:
Informatie over het ingebouwde kabelmodem.

Downstream
Lock signal: YES
Synchronisatie: YES
Signaal-ruisverhouding > 34
Frequency: Afhankelijk van de regio
Modulatie: QAM256

Upstream
Blokkeringssignaal: YES
Upstream power: <55 dBmV
Frequentie: Afhankelijk van de regio
Modulatie: QAM8 QAM16 of NA

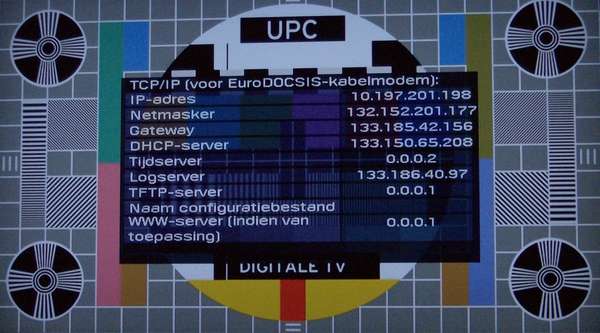

TCP/IP (voor EuroDOCSIS-kabelmodem):
Informatie over het modem. Deze waarden zullen per apparaat verschillen. Leuk om te zien maar zelf kun je hier helemaal niets mee.

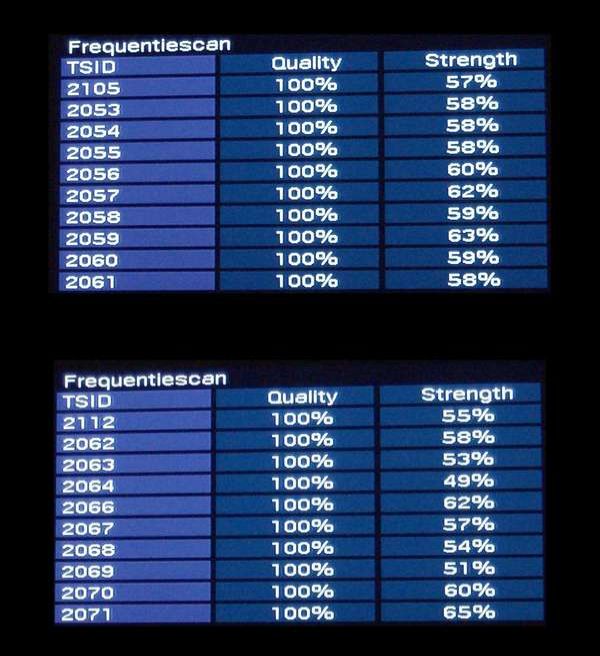

Frequentiescan:
Hier zie je drie kolommen met informatie:

TSID: Transportstroom ID, het nummer van de geteste stream.

Quality: Signaalkwaliteit. Deze moet in principe altijd 100%. Is dit het niet dan wordt het signaal ergens verstoord of is het (te) verzwakt. Indien de waarde niet (helemaal) 100% is maar wel hoger dan zo'n 60% dan zal je nog gewoon beeld hebben, zolang de storing an sich stabiel blijft. Deze cijfers zijn echter moment-opnamen!

Strength: De signaalsterkte. Bij een Thomson of Philips mediabox moet deze waarde ongeveer tussen de 50% en 65% zijn. Bij een Pace hoort deze 100% (of daar vlak onder) te liggen.

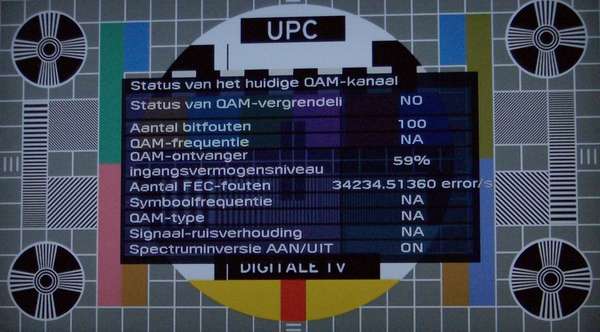

Status van het huidige QAM-kanaal:

Bij mij lijken niet alle waarden ingevuld, hierdoor is het lastig om te zien wat precies de bedoeling is. Ook kan het zijn dat niet alle waarden correct zijn.

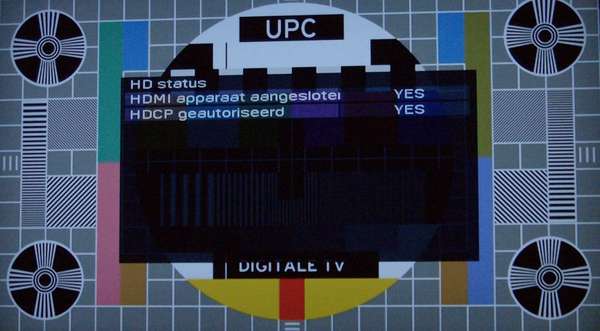

HD Status (in geval van een HD/HD-DVR)
HDMI apparaat aangesloten: YES
HDCP gecertificeerd: YES - Indien deze op NO staat zul je geen beeld krijgen op HD zenders of in sommige gevallen helemaal geen beeld.

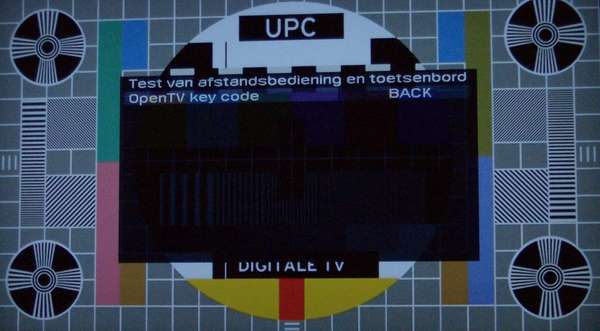

Test van afstandsbediening en toetsenbord:
In dit scherm kun je alle toetsen testen op je afstandsbediening. Het indrukken van de Back-toets heeft tot gevolg dat het scherm na 3 seconden wordt afgesloten, ook als je alweer andere toetsen hebt ingedrukt.


Nogmaals: Het verlaten van dit scherm kan altijd met de Back-toets, behalve wanneer de frequentie-scan bezig is. Als deze nog loopt (niet altijd zichtbaar) zal de box nergens op reageren. Dit is normaal en kan een aantal minuten duren! Geen panier dus!

Fout zoeken mbv menu 1789.

Test 1
Een korte kabel tussen AOP en mediabox en een tv (kan ook een draagbare tv evt via scart) en dan de test nogmaals draaien. Schrijf voor jezelf de waarden op (er zijn 2 schermen, tweede scherm kun je pas naartoe als de scan voltooid is. Je kunt helaas niet zien wanneer dit klaar is, dus ff geduld)

Eerste conclusie uit deze test kun je trekken als volgt:
Alle signaalniveau's moeten bij voorkeur boven 40-60% liggen. Alle signaal kwaliteit moet 100% (maar >80% levert geen problemen op) zijn. Indien een van de twee niet correct is komt je hiermee in de problemen -> UPC.

Voordat je verder gaat: Mocht je vanuit de meterkast meerdere aansluitingen hebben liggen dan is het van het grootste belang dat je deze NIET aansluit tijdens deze testen. Dit zal het testen onmogelijk maken.

Test 2
Sluit daarna de splitter weer op het AOP aan en test opnieuw (met aangesloten kabelmodem)

Test 3
Wissel daarna de kabelmodem en de kabel naar de mediabox van positie en test ook dit opnieuw.

Tweede conclusie kun je trekken na deze 3 testen:
Indien de laatste twee testen niet (nagenoeg) hetzelfde resultaat laten zien is je splitter defect. Een klein verschil in alle waarden (levels) tussen test 1 en 2+3 is wél te verwachten aangezien de splitter 3dB dempt.

Splitter defect = zelf vervangen. Deze maakt deel uit van je binnenshuis bekabeling en hiervoor ben je zelf verantwoordelijk.

Als hieruit blijkt dat je geen problemen hebt in de meterkast, dan is het aangeleverde signaal in orde.
Let op: Deze testen doe je bij voorkeur op het moment dat het probleem zich voordoet!

Test 4
Verder gaan naar de huiskamer: Sluit de kabel die het huis in gaat weer aan op de splitter. De WCD is (na een AOP) ook deel van je binnenshuisbekabeling. Deze mag je in dit geval dus zelf verwijderen. Controleer het type en geef dat hier door, verwijder de WCD en vervang deze door een deugdelijke connector. Sluit hierop een goede kabel (dubbel afgeschermd met bijbehorende connectoren) aan en doe de menu-1789 test opnieuw.

Derde conclusie: Is het signaal nog altijd in orde (Level >40%, Quality >80%) dan is ook deze kabel (van meterkast naar wcd) in orde. Mogelijk is de wcd de boosdoener.

Test 5
Sluit de WCD weer aan. Strip bijvoorkeur de kabel opnieuw. Let op de aansluitpunten en zorg ervoor dat er 1) geen sluiting ontstaat tussen kern en mantel,
2) de mantel het metalen deel van de WCD raakt en
3) de kern goed contact maakt met het daarvoor bestemde punt. Controleer opnieuw het signaal.

Vierde conclusie:
Is het signaal nog altijd in orde op alle TS, dan kun je verder gaan met aansluiten van andere splitters. Doe het stap voor stap. Ook eventuele aansluitingen naar andere kamers vanuit de huiskamer of de meterkast 1 voor 1 aansluiten - ook hier stap voor stap: kabel aansluiten maar niets op de aansluiting aan de andere kant!



Geplaatst in opdracht van en met met dank aan Plankie.
