Dat een einddoos ook een galvanische scheiding (enkele) heeft wist ik niet.

piente zei:
Als je naar de link van @freeewillie kijkt de onderste van bericht #5 zie je de afsluitweerstanden zitten. Als je deze aansluiting niet gebruikt laat je deze erop zitten.

Bekijk bijlage 36165
Klik om te vergroten...
Het begrip afsluitweerstand op een niet gebruikte aansluiting en het waarom ervan mag bij ingewijden bekend worden verondersteld. Maar heeft het achterwege laten ervan bij een splitter zoals hier echt een ongewenst effect? M.a.w. treden hier bij weglaten ervan die storende reflecties op?

Ja..75 ohm misaanpassing. Hier een voorbeeld.

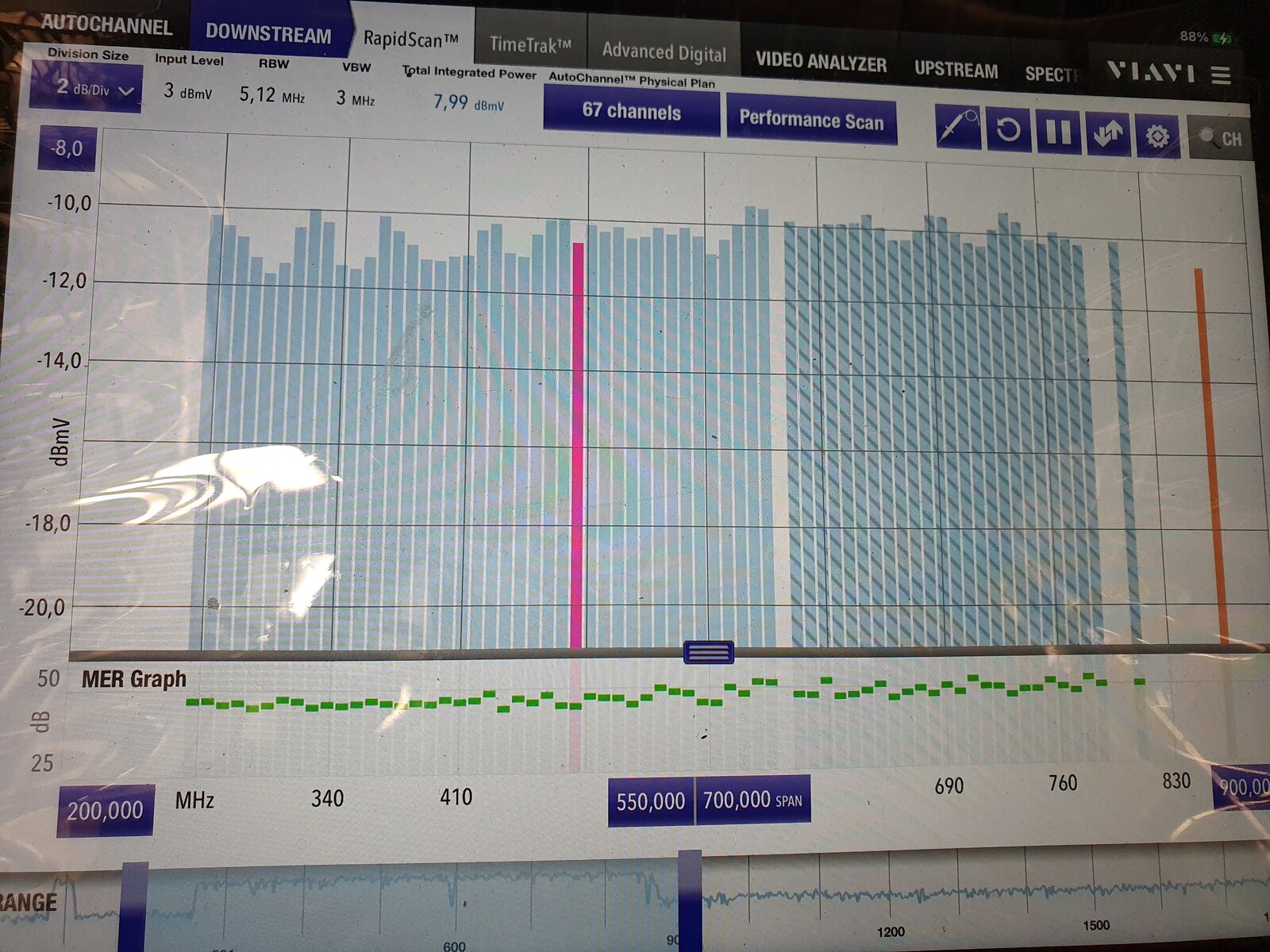

Signaal meting op een laser. Deze was defect uit de doos.


Bijlagen

  • 20210319_140834.jpg
    373,2 KB · Weergaven: 158
En zo hoort het te wezen.


Bijlagen

  • 20210722_142401.jpg
    342,6 KB · Weergaven: 151
Precies. En dat brengt me naar een hierop aanverwant punt, namelijk het vervallen van het analoge FM-radiosignaal. Dat zal bij veel gebruikers denk ik tot gevolg hebben dat ze de coaxkabel van het AOP verwijderen. Daar zou je eigenlijk ook een afsluitweerstand moeten plaatsen. Maar ik vermoed sterk dat je er helemaal van merkt als je dat achterwege laat.

Laten we hopen dat mensen hun fm coax erafhalen.. dit gaat nog veel ingress verstoring geven als de 0 / 200mhz band gebruikt gaat worden voor retour frequenties.

Laatst bewerkt:
Goedemorgern allemaal,

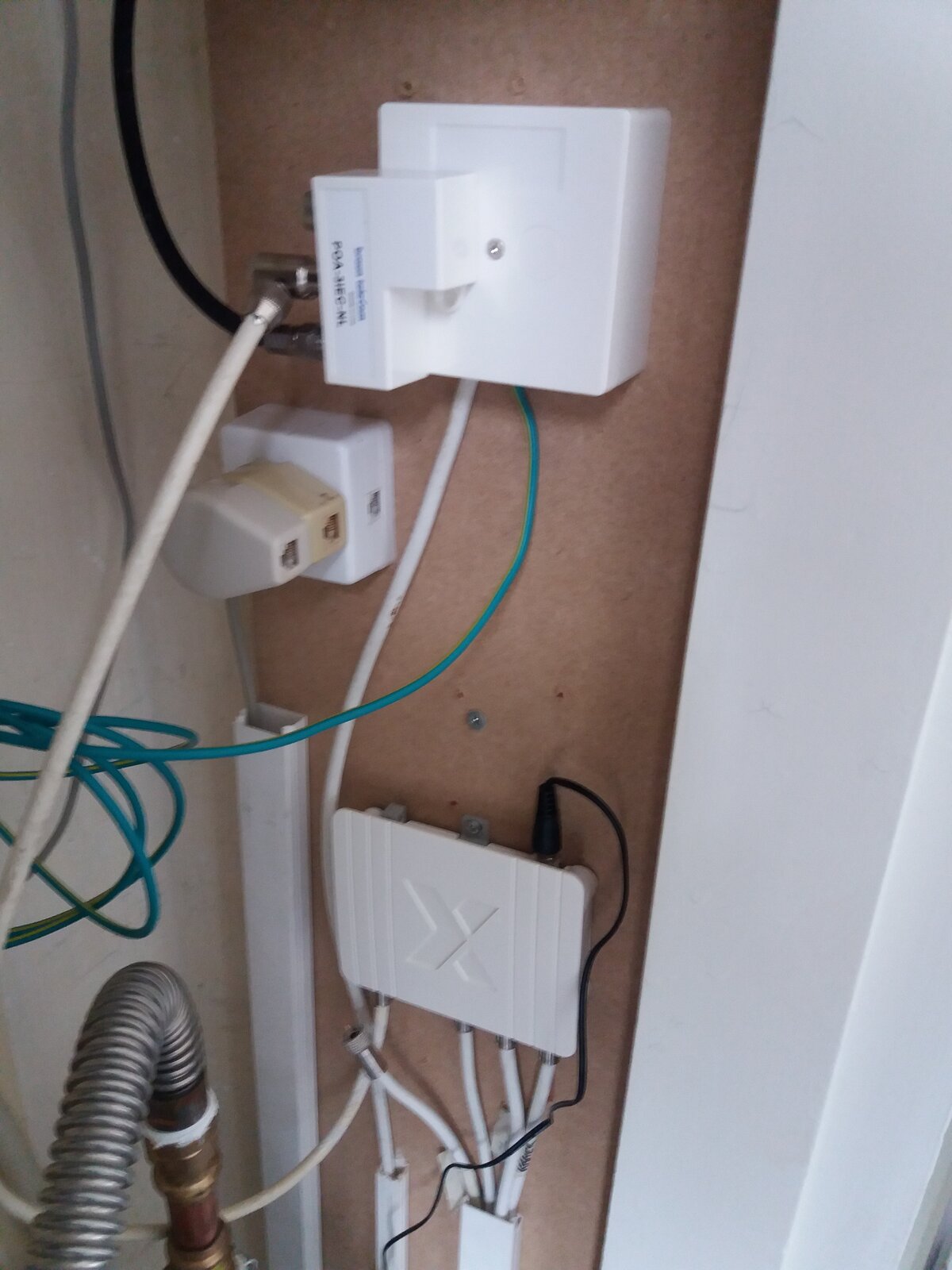

Dit is het eindresultaat.

Ook de aarde is aangesloten.

vr.gr.
Fred B.
