Rekenvoorbeeld van demping

A

Abdel

Ik doe een opleiding Ziggo monteur , weet iemand hoe wordt de demping berekenen bij verschillende kabels type
Coaxtype c6 Demping VHF (230Mhz) Demping UHF (860Mhz)
  • 5 meter ? ?
  • 10 meter ? ?
  • 15 meter ? ?
  • 20 meter ? ?
Alvast bedankt

Demping bij coaxkabels word opgegeven voor een bepaalde frequentie en per 100 meter.
Coax C6 heeft gemiddeld een demping van 6 dB per 100 meter bij een frequentie van ± 300 MHz. **
Coax C6 heeft dus bij ± 300 Mhz en 10 meter lengte een demping van 0,6 dB, bij 20 meter.
Er bestaan grafieken waarin je alles kan aflezen. Een eenvoudig voorbeeld in de bijlage,

** Afhankelijk van fabrikant zit er een beetje verschil in de waarden.


Bijlagen

  • Grafiek demping.png
    Grafiek demping.png
    103 KB · Weergaven: 545
C6 dempt 6 dB per 100 meter op de lage frequentie en 12 dB bij de hoge frequentie.... geen lesmateriaal gekregen?

Bedankt, Johnny 54 zal zeker me helpen met mijn opleiding. thxs

Dag Abdel,

Ik ben ook bezig met die opleiding waar jij het over hebt.
Ik kom er ook niet uit , hebben jullie misschien tips of iets waardoor ik het beter kan snappen ?

Alvast bedankt heren!

Hier loop ik dus vast..


Bijlagen

  • IMG_2328.PNG
    1,2 MB · Weergaven: 524
  • IMG_2329.PNG
    1,3 MB · Weergaven: 539
1e plaatje linksboven
C6 dempt over 6db over 100 meter op 230Mhz en 12db op 860 Mhz
Dus 0,3 / 0,6 db over 5 meter
Rest moet je maar zelf doen, zijn toch simpele rekensommetjes.

2e plaatje
Vraag 1: signaal komt op de lage frq met 7db binnen.
hij verliest op (volg de route naar het modem)
de aop (1,5)
1 meter c9 (0.09db)
splitter (4db)
1 meter c9 (0.09db)
Totaal verlies je dus 5.68 db dus blijft er 1,32db op de lage frequentie over op het modem

korte c9 kabels zijn eigenlijk verwaarloosbaar, die neem je in de praktijk niet echt mee

rest moet je zelf doen....

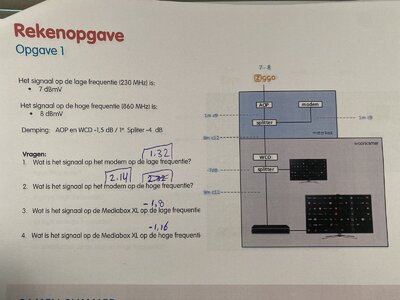

Goedendag,

Ik zit zelf ook met die probleem die andere heb ik onderhand al door maar deze nog niet heb ik het hier goed gedaan


Bijlagen

  • image.jpg
    278,3 KB · Weergaven: 135
